Системи контролю доступу своїми руками недорого: приклад на базі електромагнітного замка YM-280N та контролера ACPR-07 MF-W
Системи контролю доступу вже давно перестали бути виключно корпоративною розкішшю. Завдяки доступності сучасних електронних компонентів, будь-хто може реалізувати ефективну систему безпеки для офісу, складу, магазину або навіть приватного будинку. Головне — правильно підібрати обладнання та грамотно виконати монтаж. У цій статті ми розглянемо, як зібрати систему контролю доступу своїми руками за помірний бюджет на базі електромагнітного замка YM-280N та контролера ACPR-07 MF-W.
Що потрібно для створення системи
Для простої, але надійної системи контролю доступу достатньо двох основних компонентів: замка та контролера. Додатково знадобиться блок живлення, провід для підключення, а також мінімальні навички роботи з електрикою.
Електромагнітний замок YM-280N
Цей замок має силу утримання до 280 кілограмів, що забезпечує високий рівень безпеки. Його можна встановлювати на дерев’яні, скляні, металеві або протипожежні двері. Тип монтажу — накладний, тому процес установки не потребує складних інструментів чи врізання. Замок працює від постійного струму з живленням 12 або 24 вольти та споживає відповідно 520 міліампер або 260 міліампер. Розміри корпусу складають 250 на 47,8 на 27,9 міліметра. Це універсальний варіант для більшості побутових або комерційних об’єктів.

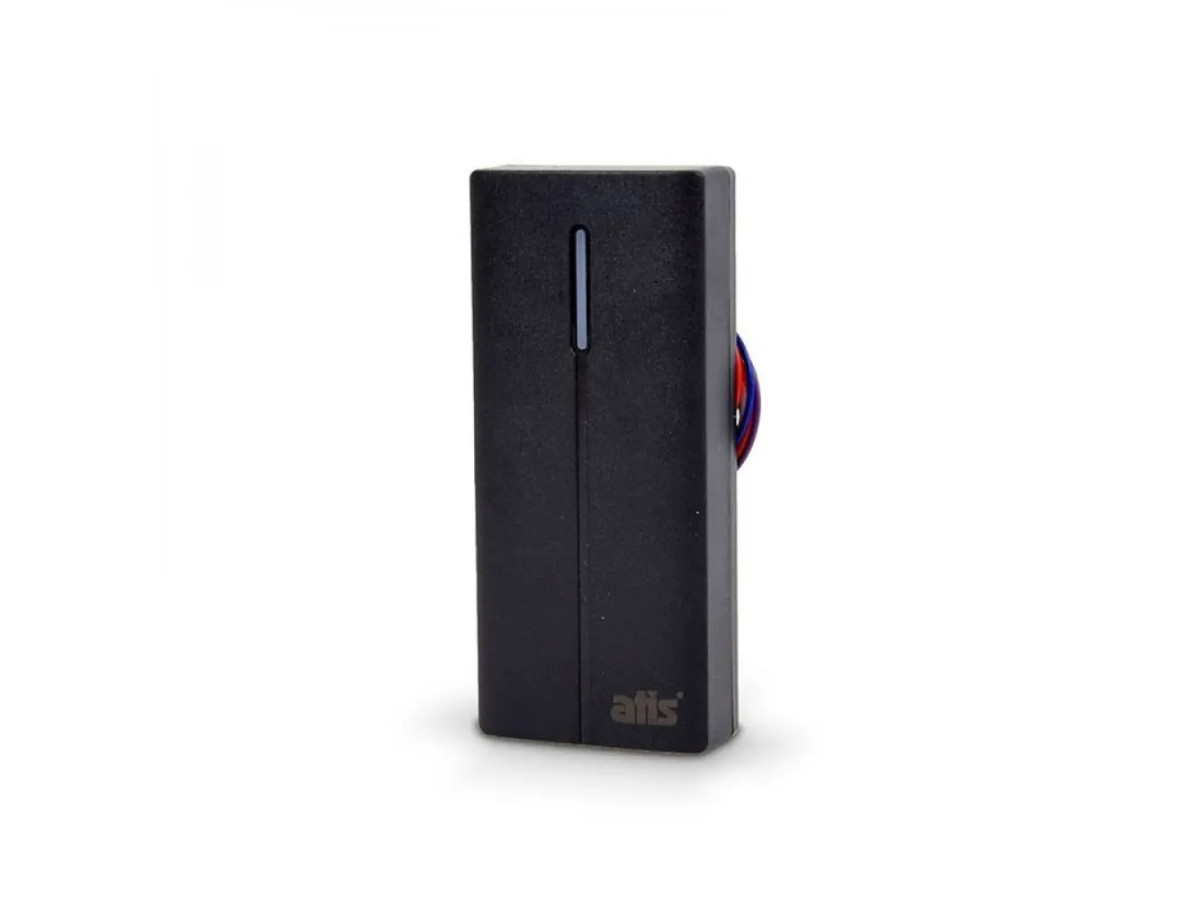

Контролер ACPR-07 MF-W (black)
Цей контролер має вбудований зчитувач карт і брелоків формату Mifare 13.56 МГц. Він розрахований на 2000 користувачів і забезпечує зчитування на відстані до 5 сантиметрів. Пристрій вологостійкий, має ступінь захисту IP66, що дозволяє встановлювати його навіть на вулиці або у вологих приміщеннях. Живлення — від 12 до 18 вольт, споживання струму — 35 міліампер. Робоча температура — від мінус 10 до плюс 60 градусів за Цельсієм. Габарити — 103 на 48 на 19 міліметрів, корпус виконаний у чорному кольорі.
Як монтується система
Перший крок — підготувати місце для монтажу. Оберіть двері, які потребують обмеженого доступу. Це може бути службове приміщення, офіс, підсобка чи приватний вхід. Визначте, де буде встановлено замок — на дверну раму або на верхній край дверей. Замок кріпиться гвинтами через монтажну пластину. Важливо забезпечити щільне прилягання металевої пластини до магніту, щоб уникнути люфтів.
Після встановлення замка переходьте до монтажу контролера. Його доцільно розміщувати біля дверей, у зручному для користувача місці. Підведіть до нього живлення та підключіть проводи, що йдуть до замка. Контролер забезпечує подачу струму на замок при успішній ідентифікації картки або брелока. Для підключення зчитувача зазвичай використовуються стандартні чотирьохжильні дроти.
Завершивши монтаж, переходьте до програмування. За допомогою майстер-карти або пульта, що йдуть у комплекті з багатьма контролерами, ви можете додати нових користувачів. Прості моделі програмуються без комп’ютера, що є перевагою для домашніх умов. Залежно від моделі контролера, можливе встановлення режиму вільного проходу або автоматичного блокування через певний проміжок часу.
Чому це рішення недороге, але ефективне
Вартість електромагнітного замка YM-280N та контролера ACPR-07 MF-W значно нижча, ніж готових комплексних систем. Ви самостійно обираєте блок живлення, розміщення пристроїв та тип управління. Це дозволяє оптимізувати витрати та підібрати конфігурацію саме під ваші потреби. Крім того, наявність захисту від вологи та пилу робить таку систему універсальною як для внутрішнього, так і для зовнішнього використання.
До переваг відноситься:
простота встановлення без спеціальних знань
невисока ціна комплектуючих
можливість розширення системи у майбутньому
відсутність абонентської плати
зручне керування за допомогою карт або брелоків
Висновки
Система контролю доступу своїми руками — це реальний та економічно доцільний варіант для будь-якого об’єкта. Вибір таких елементів, як замок YM-280N та контролер ACPR-07 MF-W, дозволяє отримати надійний контроль входу без зайвих витрат. Завдяки простому монтажу та широкій сумісності з різними типами дверей, цей варіант підходить як для новачків, так і для досвідчених користувачів. Головне — правильно підключити всі елементи та протестувати роботу системи в реальних умовах.
