Приклад монтажу електромеханічного замка на двері: ATIS Lock SS + контролер SEVEN CR-770. У цьому матеріалі розглянемо покроковий монтаж накладного електромеханічного замка ATIS Lock SS на двері, використовуючи відео‑посилання https://youtube.com/shorts/Oo58MY8ksGo?si=mKPnBim‑0m2dPucc та контролер SEVEN CR‑770 з Wi‑Fi управлінням через додаток Tuya Smart. Матеріал SEO‑оптимізований, містить опис з чим складається система, як монтується та налаштовується.
1. Компоненти системи

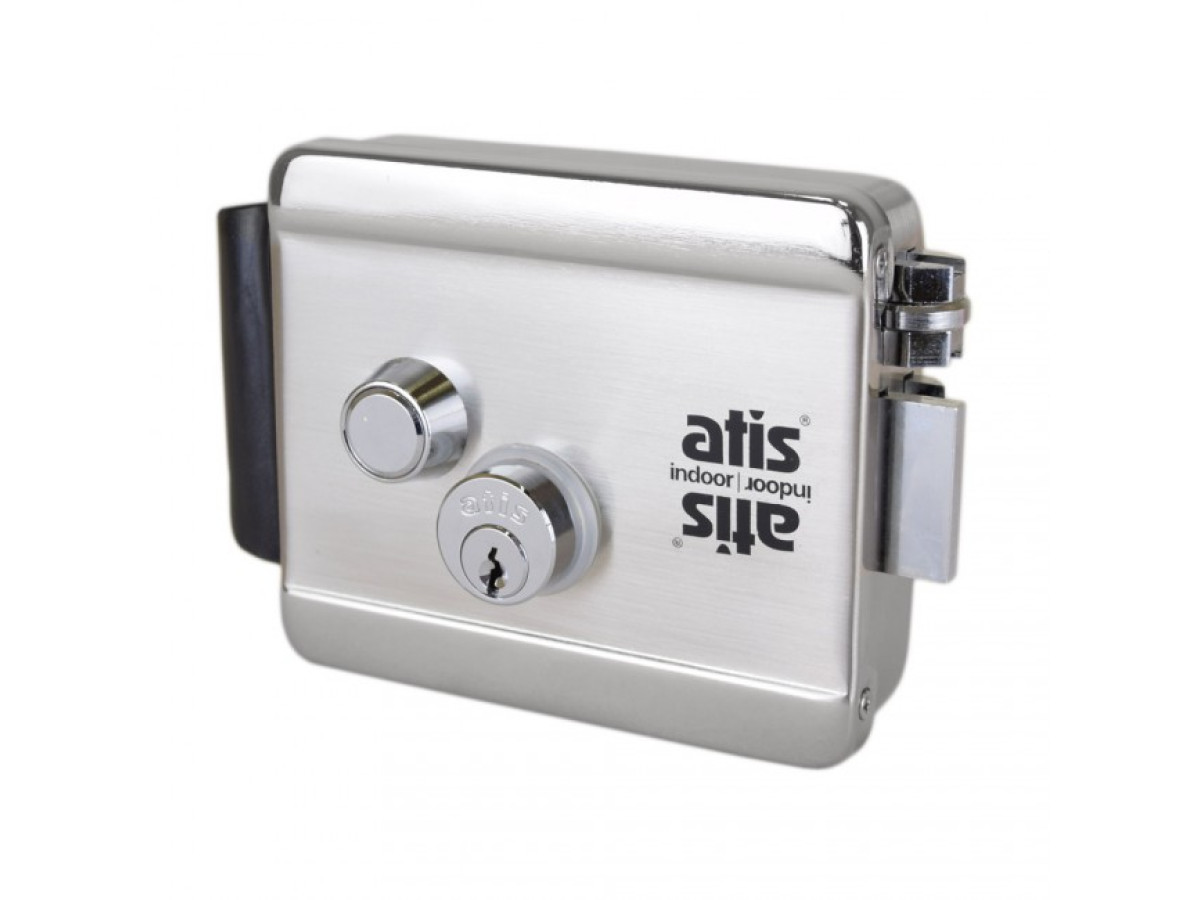

Замок ATIS Lock SS
Тип: накладний електромеханічний замок з нержавіючої сталі для внутрішнього/зовнішнього монтажу, ліве або праве відкривання; кнопка виходу на корпусі; зубчастий ключ.
Живлення: 12 В, споживання 2 А.
Розміри: 160×105×37 мм (+10 мм кнопка) або 137×105×37 мм без неї.
Має вбудований механізм блокування кнопки зсередини та роликовий ригель.
Контролер SEVEN CR‑770
Управління та налаштування через Wi‑Fi у додатку Tuya Smart.
Одне реле, підтримка до 1000 карт/ПІН (500 користувачів у мобільному додатку).
Режим «вільного проходу», додатковий зчитувач Wiegand (можна підключити).
Автоматичне копіювання бази, адресна пам’ять, функція автозапису.
Підтримка геркона (датчик дверей) та сирени.
Програмування з пульта ДУ та майстер-карти (є у комплекті).
Індикація: світлова та звукова.
Робоча температура: −40 °С…+60 °С.
Габарити: 90×48×20 мм. Протокол Wiegand 26‑58 біт.
YouTube
2. Підготовка до монтажу
2.1 Планування місця монтажу
Виберіть місце на дверній рамі (бічній або верхній частині), де замок щільно прилягає.
Передбачте прокладання кабелів до контролера (живлення, керування замком, датчик стану дверей, Wiegand‑лінії, зчитувач).
2.2 Підготовка дверей і деталей
Зніміть корпус замка (відкрутіть бічні гвинти).
Визначте напрямок відкривання дверей, переверніть ригель на 180° при потребі.
Закріпіть сердцевину із зажимною пластиною. Прикріпіть корпус замка, витримуючи зазор ~ 5 мм між замком і відповідною планкою.
3. Монтаж замка
Встановіть основний елемент замка на дверну коробку.
Паралельно закріпіть металеву відповідну планку на двері, так щоб при закритті дверей замок точно ліг у планку з невеликим зазором.
Переконайтесь, що ригель легко входить і має регулювання пружини, якщо потрібно.
Після встановлення корпусу, підключіть живлення (12 В, 2 А) до замка, дотримуючись полярності.
4. Підключення контролера і налаштування
Закріпіть контролер SEVEN CR‑770 напроти замка або у зручному доступному місці.
Підключіть провід живлення (12 В), реле до замка (NO/COM).
Під’єднайте датчик геркона та зовнішній кнопковий вихід (якщо використовується).
Підключіть зчитувач карток через інтерфейс Wiegand (за потреби другого зчитувача).
Запустіть додаток Tuya Smart, додайте контролер та створіть користувачів через мобільний інтерфейс або ІЧ-пульт.
Активуйте режим імпульсного керування та налаштуйте час затримки (наприклад 5 сек).
Опціонально: встановіть режим «вільного проходу» або закриття.
YouTube
5. Тестування системи
Перевірте спрацювання замка при авторизації через додаток, картку, пульт або кнопку.
Увімкніть і вимкніть режим «вільного проходу».
Перевірте індикацію: світлова і звукова.
Переконайтесь, що установка працює навіть при частковому знятті зовнішніх навантажень (вітер, механічний вплив).
6. Переваги і SEO‑ключові фрази
Переваги монтажу власноруч:
економія на монтажі, швидке підключення, можливість контролю через Wi‑Fi, надійність завдяки пружинному механізму, стабільність в різних температурних умовах, сумісність зі зчитувачами та іншими системами.
SEO‑фрази для покращення видимості:
приклад монтажу електромеханічного замка на двері
установка замка ATIS Lock SS
контролер SEVEN CR‑770
монтаж накладного замка
монтаж СКД своїми руками
Wi‑Fi контроль доступу через Tuya Smart
Висновок
Монтаж електромеханічного замка ATIS Lock SS у поєднанні з контролером SEVEN CR‑770 — це надійне і зручне рішення для забезпечення безпеки: простий монтаж, управління зі смартфона, підтримка карток, кнопки, дистанційного настроювання. Завдяки відео-демонстрації (YouTube Shorts за посиланням) та нашим порадам, ви зможете власноруч встановити цю систему без спеціальних знань. Бажаєте додатково налаштувати систему під інші двері, з іншими типами замків чи розширити до кількох точок доступу? Радо допоможу — звертайтесь!
