Як зробити систему контролю доступу своїми руками: покрокова інструкція з використанням TRINIX TRC-1R WiFi та магнітного замка KRF-200 KRAFT
У наш час безпека — не розкіш, а необхідність. Прості й доступні системи контролю доступу дозволяють ефективно обмежити вхід до приміщень без участі охорони. У цій статті ми розглянемо, як зібрати систему контролю доступу своїми руками з мінімальними витратами, використовуючи Wi-Fi контролер TRINIX TRC‑1R та електромагнітний замок KRF‑200 KRAFT.
1. З чого складається система контролю доступу
Для створення власної СКД нам знадобляться такі основні компоненти:

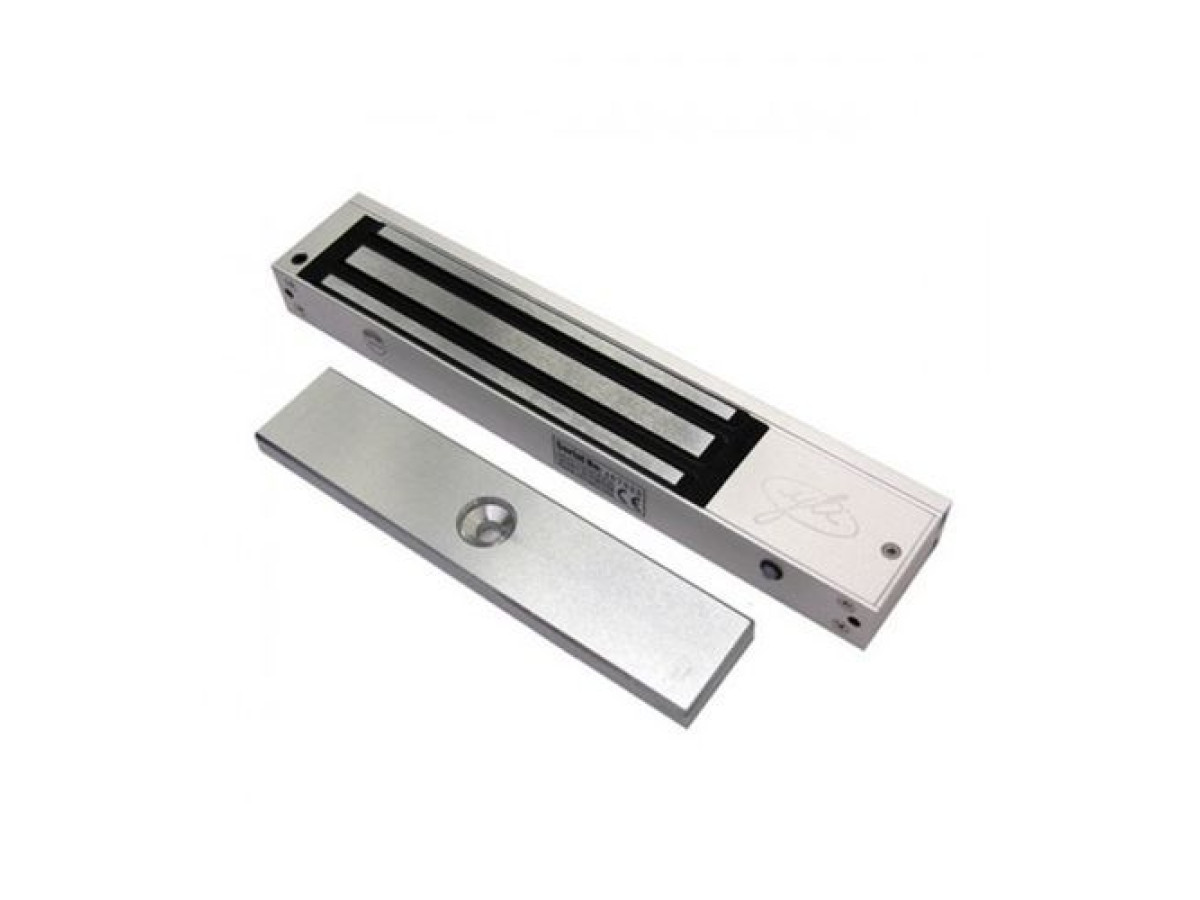

• Електромагнітний замок KRF‑200 KRAFT
Сила утримання: до 200 кг — надійне утримання дверей у закритому стані.
Живлення: 12 В, споживання — 450 мА.
Тип монтажу: накладний (легкий монтаж без врізання в двері).
Розміри: 170 × 43 × 20 мм — компактний і непомітний.
Призначений для внутрішніх дверей з дерева, металу або скла (з відповідним кріпленням).
• Контролер TRC‑1R WiFi TRINIX
Працює через мережу Wi‑Fi за допомогою мобільного застосунку Tuya Smart (керування зі смартфона).
Інтерфейс Wiegand: підтримка 26–44, 56, 58 біт — сумісність зі зчитувачами карт.
Контакти реле: NO/NC — для керування замком.
Кількість користувачів: 1000 у загальній системі або 500 через мобільний застосунок.
Підтримка ІЧ-пульта для програмування.
Режими: імпульсний (0–99 с), безперервний.
Вхід для датчика стану дверей.
Живлення: 12 В постійного струму, споживання — 150 мА.
Матеріал корпусу: ударостійкий пластик.
Габарити: 91 × 48 × 20 мм, вага — 63 г.
2. Принцип роботи
Користувач ініціює відкриття дверей за допомогою:
смартфона через застосунок Tuya Smart,
картки доступу (через зовнішній зчитувач),
кнопки виходу або дистанційного пульта.
Контролер аналізує запит і, у разі дозволу, подає короткочасний імпульс на електромагнітний замок, який відключається і дозволяє відкрити двері. Після завершення встановленого часу замок знову замикається, утримуючи двері за допомогою електромагніту.
3. Як встановити систему контролю доступу своїми руками
Етап 1. Планування
Виберіть внутрішні двері, які потрібно захистити. Переконайтесь, що є доступ до електромережі (блок живлення на 12 В).
Етап 2. Монтаж електромагнітного замка
Встановіть замок на дверну коробку (з боку, де двері прилягають у закритому стані).
Металеву пластину — на самі двері, на тому ж рівні.
Забезпечте точне зіставлення магніта та пластини для надійного прилягання.
Підведіть дроти живлення (2 × 0,5 мм²) до місця монтажу.
Етап 3. Монтаж контролера TRC‑1R
Закріпіть контролер на стіні біля дверей або всередині технічного приміщення.
Підключіть:
живлення 12 В,
реле на замок (контакти NO/COM),
датчик стану дверей (опційно),
зчитувач RFID (через інтерфейс Wiegand, за потреби).
Установіть застосунок Tuya Smart на смартфон, під’єднайте пристрій до Wi‑Fi.
Етап 4. Налаштування та тестування
За допомогою мобільного застосунку або ІЧ‑пульта:
додайте користувачів,
задайте час відкриття замка (наприклад, 5 с),
протестуйте роботу замка при різних сценаріях (застосунок, картка, пульт).
Перевірте поведінку системи при відкритих та закритих дверях.
4. Переваги самостійної системи контролю доступу
Економія коштів — не потрібно викликати спеціалістів.
Гнучкість і мобільність — керуйте доступом через смартфон.
Безпечність — потужний магніт гарантує утримання дверей.
Масштабованість — можна розширити систему до декількох дверей.
Сумісність — можливість підключення зовнішніх пристроїв, як-от датчики або сирени.
5. SEO-оптимізація: ключові фрази
Щоб стаття добре індексувалась пошуковими системами, рекомендуємо вживати такі ключові слова:
як зробити систему контролю доступу своїми руками
електромагнітний замок KRF‑200 KRAFT
встановлення системи контролю доступу
доступ через застосунок Tuya Smart
монтаж СКД
Висновок
Зібрати систему контролю доступу власноруч — це не лише реально, а й вигідно. Комбінація TRINIX TRC‑1R WiFi з електромагнітним замком KRF‑200 KRAFT створює зручну та ефективну систему, яка легко масштабується, керується зі смартфона і забезпечує надійний захист. Така система підходить як для квартир і офісів, так і для складів або майстерень.
